機械式テレビの原理を分かりやすく説明するために、原理説明機を製作しました。
増幅回路などを持たず、送像機（カメラ）のレンズで受けた光を、光ファイバーで受像機に送るものです。

同期回路などもなく、カメラはモーターでニポー円板を回転し、受像機では手回しでニポー円板を回転します。
手回しでニポー円板を同期させるのは、大変です。

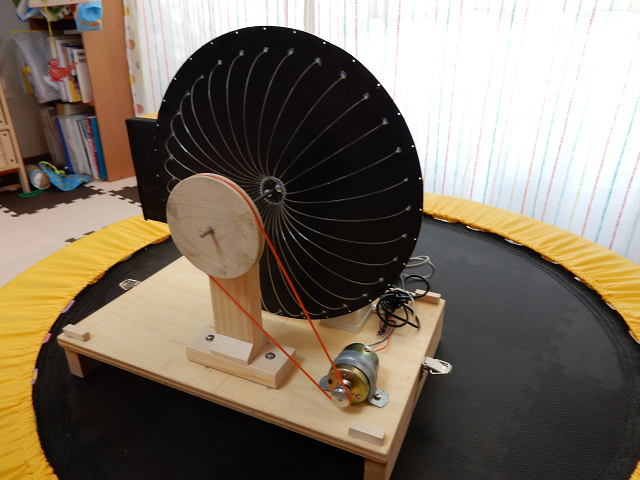

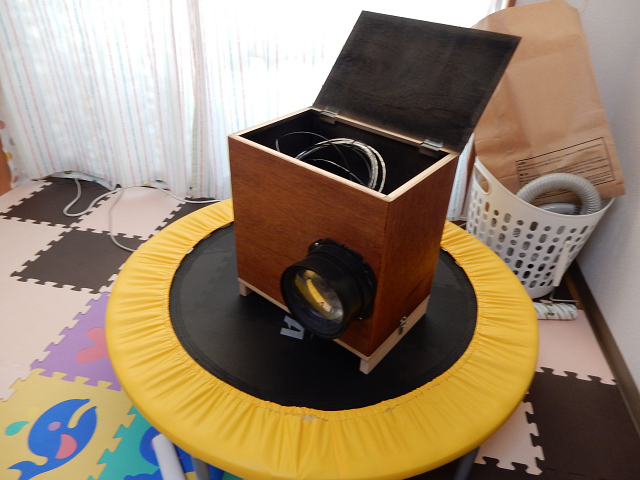

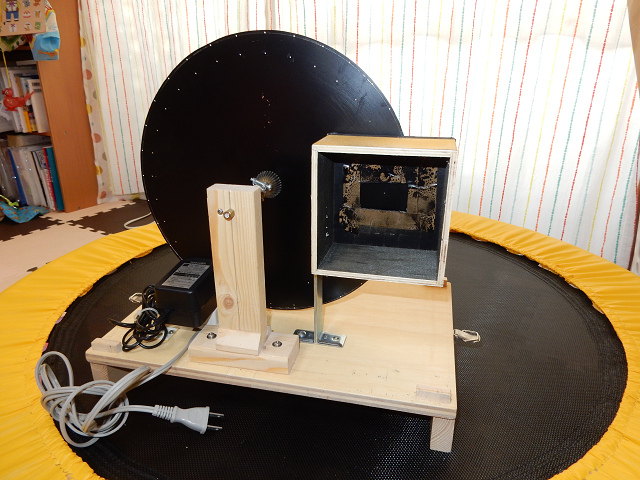

下の写真はカメラ（送像機）です。大きなレンズで光を集めます。

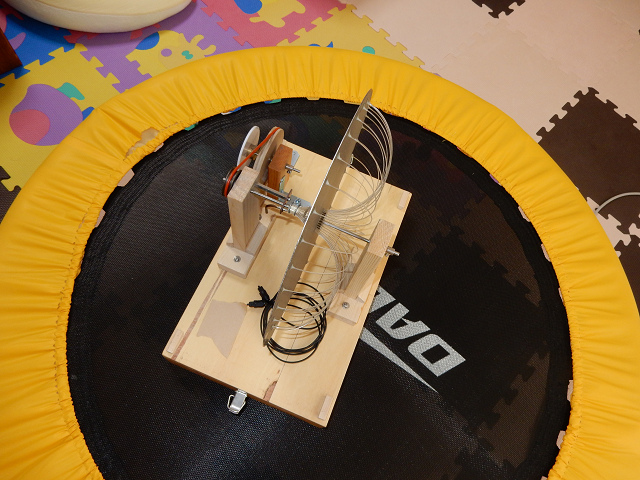

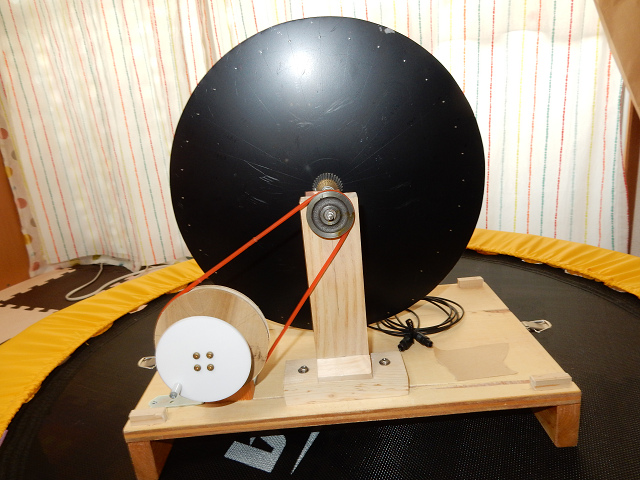

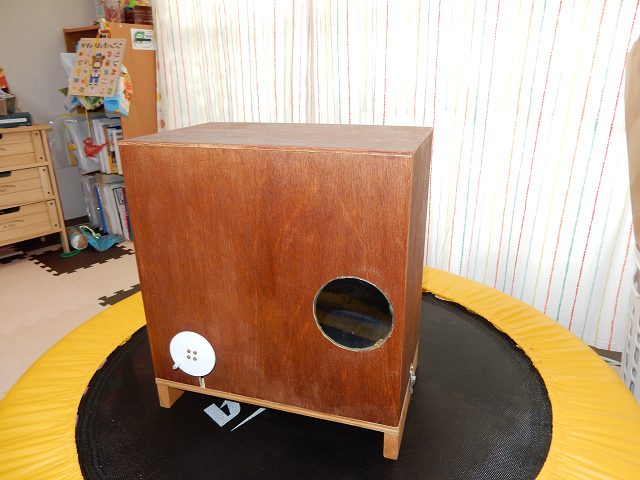

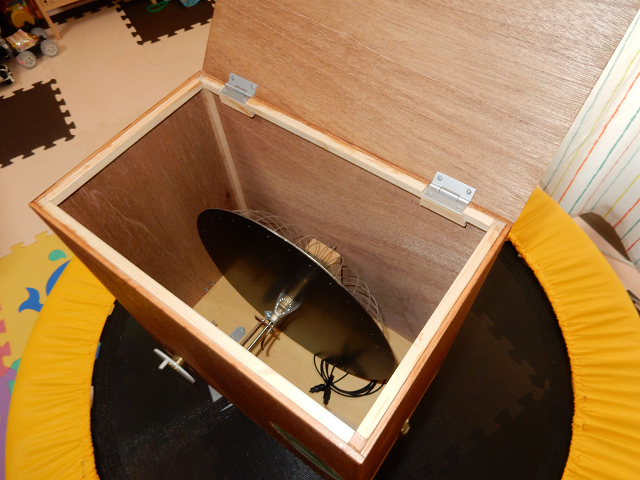

以下は受像機です。

以下は受像の動画です。暗いです。同期も取りにくいです。原理的に色の情報もそのまま送られるので、カラーテレビになります。
被写体は”立”の字ですがレンズで上下反転するので、被写体の方を上下ひっくり返しています。
